一、概述
RM-8000D系列衛星同步時鐘綜合對時系統,是采用先進的計算機檢測及控制技術而設計的一種時間基準系統.可為電力、煤炭、石油、電信、郵電等系統中需要標準時間尺度的繼電保護、調度自動化、綜合自動化、通信及其系統提供高精度的時間基準信號，可以滿足各種自動化設備對時間信號的要求。
采用模塊化積木式設計，可根據用戶需求靈活配置。可以單主時鐘使用；可以雙主時鐘互為備用使用；可以單主時鐘（或雙主時鐘）帶一臺或多臺時標擴展裝置使用；
采用進口GPS或北斗接收模塊，接收靈敏度高；
接收天線安裝方便，信號接收可靠性高，全天候工作，能為用戶提供連續、實時的精確時間，不受天氣影響和使用地域條件的限制；
所有信號輸出口均經過光電隔離，抗干擾能力強；
架裝式結構，2U或4U標準機箱，安裝使用方便
二、技術指標
工作電源： 85V～265V AC/120V～370V DC
工作環境溫度：-5℃～＋45℃
工作環境濕度：5％～95％
瞬時斷電后重開機，小于等于20s。
位置未變，重開機，小于等于45s。
位置和時間變化重開機，小于等于90s。
本地第一次開機，小于等于90s。
時間精度：0.5μs
輸出端口特性：
---空接點C、E間外接電壓：Vce<250V
---空接點C、E間允許電流：Ice<50mA
時間信號的接收：
M12模塊，接收GPS衛星信號。
BD-6北斗模塊，接收北斗衛星信號。
IRIG-B(DC)時碼（RS-422）對時信號。
模塊配置：
RM-8000D主時鐘共可帶6輸出個模塊；
如果不帶RM-8000DF時標擴展裝置，6塊輸出模塊可根據用戶需求配置；
如果帶RM-8000DF時標擴展裝置，需要配置1塊IRIG-B（DC）模塊（光纖），其余5個模塊可根據用戶需求配置。
衛星信號作為時標信號時輸出信號技術參數時：
直流B碼422電平后備信號作為時標信號時輸出信號技術參數時：
三、部分與功能說明：
RM-8000D主時鐘的外部結構根據機箱的大小有兩種形式：標準產品采用2U機箱，特殊情況可選用4U機箱；
主時鐘前面板示意圖：
機箱的前面板有有15位LED顯示和指示燈，顯示器顯示接收到的衛星個數、年、月、日、時、分、秒，指示燈顯示同步、秒訊、主鐘、故障等信息；
后面板示意圖：
總線式結構，后面板可插拔式輸入輸出模塊；
每臺機箱后面板配有1塊輸入模塊，1塊電源模塊和6塊輸出模塊；
和時標擴展裝置的連接方式：光纖（多模）。
RM-8000D系列衛星同步時鐘綜合對時系統,是采用先進的計算機檢測及控制技術而設計的一種時間基準系統.可為電力、煤炭、石油、電信、郵電等系統中需要標準時間尺度的繼電保護、調度自動化、綜合自動化、通信及其系統提供高精度的時間基準信號，可以滿足各種自動化設備對時間信號的要求。
采用模塊化積木式設計，可根據用戶需求靈活配置。可以單主時鐘使用；可以雙主時鐘互為備用使用；可以單主時鐘（或雙主時鐘）帶一臺或多臺時標擴展裝置使用；
采用進口GPS或北斗接收模塊，接收靈敏度高；
接收天線安裝方便，信號接收可靠性高，全天候工作，能為用戶提供連續、實時的精確時間，不受天氣影響和使用地域條件的限制；
所有信號輸出口均經過光電隔離，抗干擾能力強；
架裝式結構，2U或4U標準機箱，安裝使用方便
二、技術指標
工作電源： 85V～265V AC/120V～370V DC
工作環境溫度：-5℃～＋45℃
工作環境濕度：5％～95％
瞬時斷電后重開機，小于等于20s。
位置未變，重開機，小于等于45s。
位置和時間變化重開機，小于等于90s。
本地第一次開機，小于等于90s。
時間精度：0.5μs
輸出端口特性：
---空接點C、E間外接電壓：Vce<250V
---空接點C、E間允許電流：Ice<50mA
時間信號的接收：
M12模塊，接收GPS衛星信號。
BD-6北斗模塊，接收北斗衛星信號。
IRIG-B(DC)時碼（RS-422）對時信號。
模塊配置：
RM-8000D主時鐘共可帶6輸出個模塊；
如果不帶RM-8000DF時標擴展裝置，6塊輸出模塊可根據用戶需求配置；
如果帶RM-8000DF時標擴展裝置，需要配置1塊IRIG-B（DC）模塊（光纖），其余5個模塊可根據用戶需求配置。
衛星信號作為時標信號時輸出信號技術參數時：
|
信 號 類 型 |
電平/ 空接點 |
準時沿 |
上 升 時 間 |
上升沿時 間準確度 |
脈 沖 寬 度 |
| 1PPS脈沖信號 | TTL | 上升沿 | ≤60ns | ≤1μs | 200ms |
| 空接點 | 上升沿 | ≤150ns | ≤3μs | 200ms | |
| 1PPM脈沖信號 | TTL | 上升沿 | ≤100ns | ≤1μs | 200ms |
| 空接點 | 上升沿 | ≤200ns | ≤3μs | 200ms | |
| 1PPH脈沖信號 | TTL | 上升沿 | ≤1μs | ≤1μs | 200ms |
| 空接點 | 上升沿 | ≤1μs | ≤3μs | 200ms | |
| 直流B碼信號 | TTL | 連續2個8毫秒的第2個脈沖的前沿 | ≤1μs | ||
| 422 | ≤1μs | ||||
| 交流B碼 | 斜率變化 | ≤20μs |
直流B碼422電平后備信號作為時標信號時輸出信號技術參數時：
|
信 號 類 型 |
電平/ 空接點 |
準時沿 |
上 升 時 間 |
上升沿時 間準確度 |
脈 沖 寬 度 |
| 1PPS脈沖信號 | TTL | 上升沿 | ≤60ns | ≤1μs | 200ms |
| 空接點 | 上升沿 | ≤150ns | ≤3μs | 200ms | |
| 1PPM脈沖信號 | TTL | 上升沿 | ≤100ns | ≤1μs | 200ms |
| 空接點 | 上升沿 | ≤200ns | ≤3μs | 200ms | |
| 1PPH脈沖信號 | TTL | 上升沿 | ≤1μs | ≤1μs | 200ms |
| 空接點 | 上升沿 | ≤1μs | ≤3μs | 200ms | |
| 直流B碼信號 | TTL | 連續2個8毫秒的第2個脈沖的前沿 | ≤1μs | ||
| 422 | ≤1μs | ||||
| 交流B碼 | 斜率變化 | ≤20μs |
三、部分與功能說明：
RM-8000D主時鐘的外部結構根據機箱的大小有兩種形式：標準產品采用2U機箱，特殊情況可選用4U機箱；

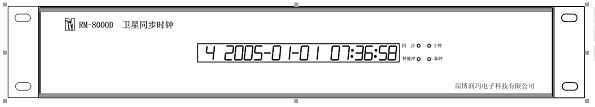

主時鐘前面板示意圖：
機箱的前面板有有15位LED顯示和指示燈，顯示器顯示接收到的衛星個數、年、月、日、時、分、秒，指示燈顯示同步、秒訊、主鐘、故障等信息；

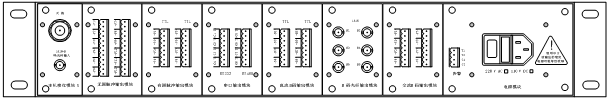

后面板示意圖：
總線式結構，后面板可插拔式輸入輸出模塊；
每臺機箱后面板配有1塊輸入模塊，1塊電源模塊和6塊輸出模塊；
和時標擴展裝置的連接方式：光纖（多模）。
