什么是磁力線、磁場強度、磁導率、磁感應強度、磁通？
添加時間 2025-12-03
返 回
1、什么是磁力線？
磁力線是為了直觀描述磁場而虛構的“假想曲線”，能清晰展現磁場的方向、強弱和分布，是理解電機磁場作用的關鍵工具。
一、磁力線的通俗理解：磁場的“可視化軌跡”
磁力線不是真實存在的實體，而是物理學家為了方便描述磁場，虛構的閉合曲線。
它的方向與磁場方向一致（從磁體 N 極出發，回到 S 極），疏密程度直接反映磁場強弱——線條越密集，磁場越強；線條越稀疏，磁場越弱。
簡單類比：磁力線就像磁場的 “地圖航線”，既標出了磁場的 “行走路徑”，又通過航線密度體現了磁場的 “能量強度”。
圖1：磁力線的分布特征
注：從N極（藍色）出發的磁力線形成閉合曲線回到S極（紅色），在磁體外部從N到S，內部從S到N。注意兩極附近磁力線最密集（磁場最強），中間區域較稀疏（磁場較弱）。箭頭方向表示磁場方向。
二、核心特性與電機中的作用
閉合不中斷：磁力線永遠是閉合曲線，在磁體外部從 N 極到 S 極，內部從 S 極到 N 極，沒有起點和終點。
互不相交：任意兩條磁力線不會交叉，保證磁場方向的唯一性。
電機中的核心價值：電機的電磁轉矩依賴定子與轉子磁場的相互作用，磁力線能清晰呈現兩個磁場的疊加、耦合過程。
高磁導率材料能讓磁力線更密集地穿過材料，減少漏磁（磁力線外泄），提升磁場利用效率。
2、什么是磁場強度？
磁場強度是描述磁場“激勵能力”的物理量，反映外磁場對磁介質（如鐵芯）的磁化程度，與產生磁場的電流直接相關，是獨立于材料屬性的 “外部驅動指標”。
一、磁場強度的通俗理解：“磁化的驅動力”
磁場強度（符號H）本質是“推動磁力線產生的動力”，類比電路中的電壓 —— 電壓驅動電流，磁場強度驅動磁通產生。
它只和產生磁場的電流大小、線圈匝數、空間位置有關，和磁路中是否存在鐵芯（磁介質）無關。比如同樣的線圈通同樣的電流，不管中間是空氣還是鐵芯，磁場強度 H 的數值是相同的。
簡單說：磁場強度是“外因”，決定了磁化的“力度”；而磁導率是材料的“內因”，決定了被磁化的“效率”。

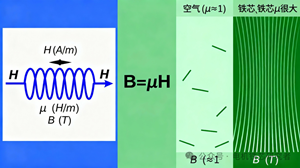

圖2：磁場強度H與磁感應強度B的關系
注：核心公式B=μH。左側線圈通電產生磁場強度H（外部驅動力），中間不同材料的磁導率μ決定響應效率，右側產生的磁感應強度B（實際磁化效果）大小不同。相同H下，高μ材料產生的B更強，磁通Φ更大。
二、核心關鍵：與磁通、磁導率的關聯
定量關系：通過公式 B=μH（B為磁感應強度，與磁通Φ直接相關，Φ=B×S），磁場強度H是磁化的“輸入”，磁感應強度B是磁化的“輸出”。
實際意義：相同磁場強度下，磁導率μ越高的材料（如鐵芯軟磁材料），產生的磁感應強度B越大，磁通Φ也越大，磁化效果越好。
三、與鐵芯的直接關聯：電機工作的核心驅動
電機定子繞組通電流后，會產生特定強度的磁場（H），這個磁場強度是驅動鐵芯磁化的核心動力。
鐵芯選用高磁導率材料，能在相同磁場強度下產生更強的磁通，讓電機以更小的電流獲得更大的轉矩，提升能量轉換效率——這也是電機必須用軟磁材料做鐵芯，而不是用空氣或非磁性材料的關鍵原因。
3、什么是磁導率？
磁導率是衡量材料“導磁能力”的指標，數值越高，材料越容易被磁化、磁場流通越順暢。
一、磁導率的通俗理解：磁場的“通行效率”
磁導率就像材料對磁場的“通透性”，或者說磁場在材料中“流動的順暢程度”。
數值越高，說明磁場越容易穿過材料、在材料中流通時阻力越小（磁阻小）；數值越低，磁場流通越困難，就像在“擁堵的道路”上行使。
簡單類比：高磁導率材料=磁場的“高速公路”，低磁導率材料=磁場的“鄉間小路”。

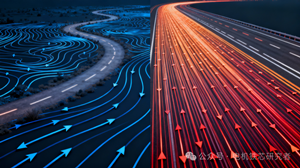

圖3：磁導率的直觀對比
注：左側低磁導率材料（如空氣）中磁力線稀疏彎曲，流通困難如同"擁堵小路"；右側高磁導率材料（如硅鋼片）中磁力線密集順暢，磁場高效通過如同"磁場高速公路"。箭頭密度和粗細表示導磁能力的巨大差異。
二、磁導率的核心作用：影響點擊效率與損耗
1、提升磁場利用率：高磁導率的鐵芯能更高效地聚集磁場，減少漏磁，讓更多磁場參與電能到機械能的轉化。
2、降低磁滯損耗：材料容易被磁化，意味著磁疇（小磁鐵）轉向時更順暢，“摩擦”阻力小，磁滯損耗自然更低。
3、適配高端場景：高頻、小型化的高端電機，對磁場流通效率要求更高，高磁導率材料能保證在有限空間內實現強磁場、低損耗。
4、什么是磁感應強度？
磁感應強度是描述磁場強弱和方向的物理量，直觀反映單位面積內穿過的磁力線密集程度，是磁場的“實際表現強度”。
一、磁感應強度的通俗理解：“磁力線的密集度指標”
磁感應強度（符號 B）直接對應磁力線的疏密——磁力線越密集，磁感應強度越大，磁場越強；反之則磁場越弱。
它和之前提到的磁場強度（H）是“輸入”與“輸出”的關系：磁場強度是磁化的“驅動力”，磁感應強度是材料被磁化后實際產生的磁場強弱。
簡單類比：磁場強度像“電壓”，磁導率（μ）像“導電效率”，磁感應強度就像“電流密度”，電壓（H）和導電效率（μ）共同決定電流密度（B）。
二、核心關鍵：與磁場強度、磁導率的定量關聯
核心公式：B=μ×H（μ為磁導率，H為磁場強度），明確三者的線性關聯（未飽和狀態下）。
單位：國際單位為特斯拉（T），日常也常用高斯（Gs），1T=10000Gs。
與磁通的關系：磁通Φ=B×S（S為磁路截面積），相同截面積下，磁感應強度B越大，穿過的磁通越多。
5、什么是磁通？
磁通是穿過某一面積的“磁力線總條數”，是衡量磁場“通量大小”的物理量，直接影響電機電磁轉矩和功率輸出。
一、磁通的通俗理解：磁力線的 “總流量”
磁通用符號Φ表示，單位是韋伯（Wb），本質是穿過指定面積（比如電機鐵芯截面積）的磁力線總和。
它就像水流的 “總流量”——磁力線是單條水流，磁通就是單位時間內流過某一截面的總水量，能直觀反映磁場在空間中的“累積效應”。
簡單類比：鐵芯的截面積是“水管橫截面積”，磁力線是“水流”，磁通就是穿過水管的“總水流大小”，截面積越大、磁力線越密集，磁通越大。
圖4：磁通Φ的直觀理解
注：多條磁力線箭頭穿過鐵芯截面（灰色矩形區域），磁通Φ就是穿過這個截面的磁力線總數。類比水流：截面積越大、磁力線越密集，磁通（總流量）就越大。顏色深淺表示磁通密度。
二、核心影響：決定電機的動力基礎
1、與電磁轉矩正相關：根據電機原理，電磁轉矩與磁通和電樞電流的乘積成正比，磁通越大，相同電流下產生的轉矩越強。
2、是能量轉化的載體：磁通的交變或耦合，是電機實現電能與機械能相互轉化的核心媒介，沒有磁通的變化，就無法產生感應電動勢和電磁力。
3、受材料與結構影響：高磁導率材料（如華磁產品）能讓磁力線更集中，在相同磁場強度下獲得更大磁通；鐵芯截面積越大、氣隙越小，磁通也越大。
6、最后
磁場強度是磁化的“驅動力”，磁導率是材料傳導磁力線的“效率”，磁力線的密集程度對應磁感應強度，磁通則是某一截面內磁力線的總條數，在相同磁路截面積下，磁場強度和磁導率越高，磁通（穿過截面的磁力線總數）就越大。
換言之。線圈電流產生磁場強度H → 高磁導率材料μ高效響應 → 形成密集磁力線（高磁感應強度B）→ 截面內聚集大量磁力線（大磁通Φ）→ 電機獲得強勁電磁轉矩。
